介绍

RouterOS拓扑图工具是一款基于RouterOS通用管理软件云服务配置功能的网络设备运维软件，它可以根据设备间关系自动生成拓扑图，也可以由运维人员手动生成。实时显示拓扑图中设备的状态信息，如：设备型号，软件版本，CPU占用，上线时长，接收速率，发送速率，刷新时间等信息。还可以针对每台设备实时下发脚本，并由设备自动执行。也可以备份每台设备的配置信息，以免设备配置数据丢。可导出，导入拓扑图。可选择连线显示的信息来源端口等，总之它可以帮助运维人员随时掌握网络中设备的最新状态，完成一些时常的简单运维任务。

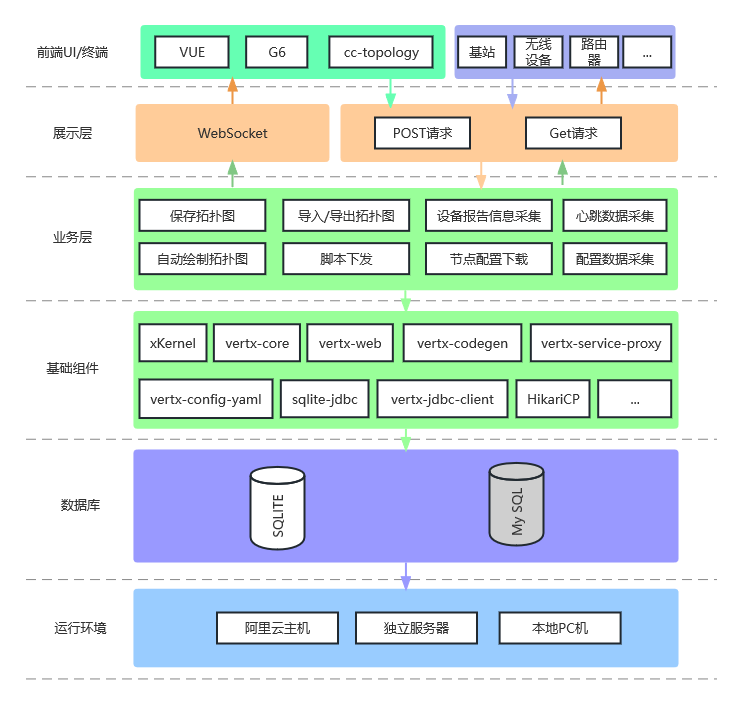

软件架构

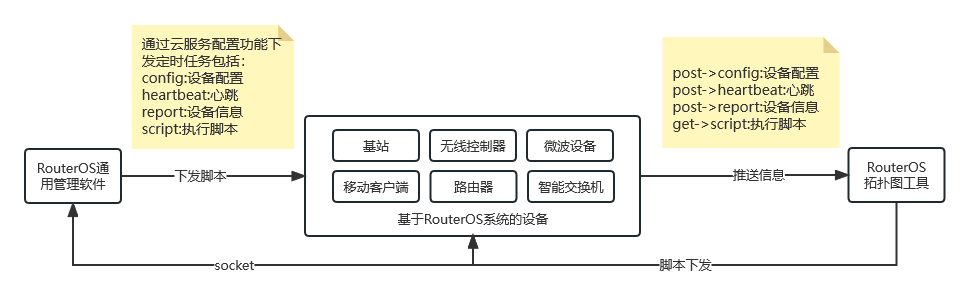

交互流程

安装环境

1. 设备与拓扑图工具需打通网络。

2. 通过RouterOS通用管理软件的云服务配置功能，配置拓扑图工具服务地址及端口

功能说明

1. 监控界面主要包括以下功能：左侧->编辑，刷新，定时刷新。右侧->放大，缩小，适应画布，实际尺寸，下载图片，导航器。

• 编辑：点击编辑按钮，则进入编辑状态。

• 刷新：点击刷新按钮，则刷新当前拓扑图节点数据，防止服务端推送不及时，设备状态信息更新延迟。

• 定时刷新：刷新功能的自动版本，可以选择刷新频率：1，5，10，30分钟，也可选择关闭。

• 右侧功能主要是对拓扑图界面的控制以及拓扑图下载。

2. 编辑界面主要包括以下功能：左侧->返回，保存，自动绘制，导入，导出。右侧->撤销，重做，复制，粘贴，删除，放大，缩小，适应画布，实际尺寸，线条选择，导航器。

• 返回：即返回监控界面。

• 保存：保存当前绘制的拓扑图。

• 自动绘制：根据当前网络中在线设备推送上来的设备report信息，确定相互关系，自动生成拓扑图。

• 导入：导入通过导出功能导出的拓扑图json文件。

• 导出：将当前拓扑图导出为json格式文件。

• 右侧功能主要是完成拓扑图绘制的相关工具。

系统截图

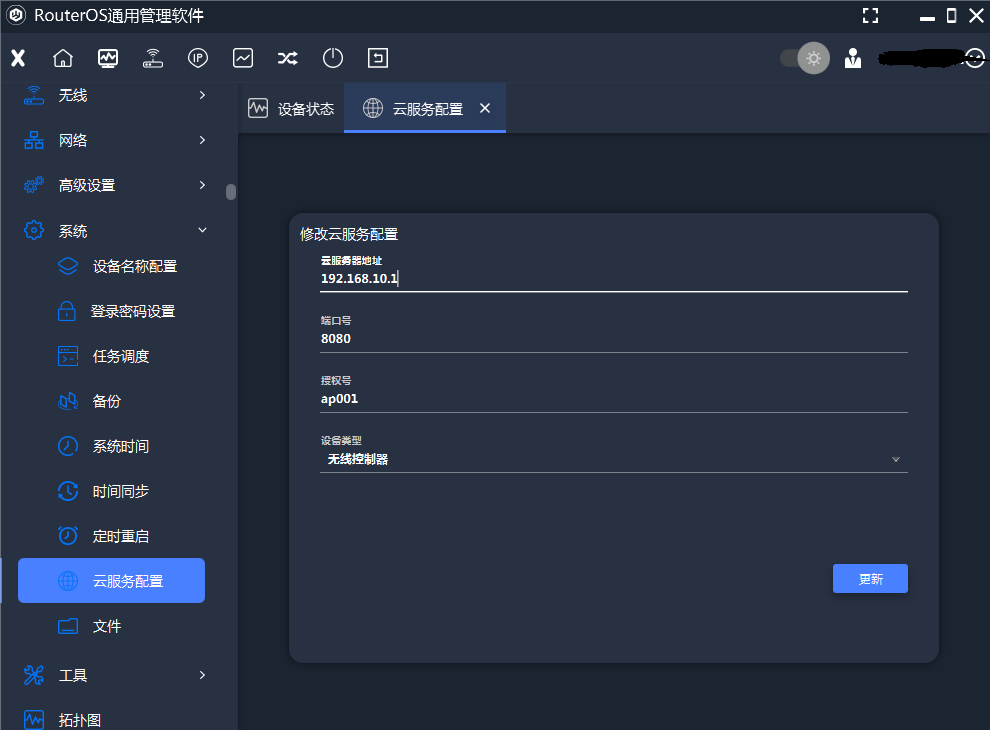

1. RouterOS通用管理软件，云服务配置界面

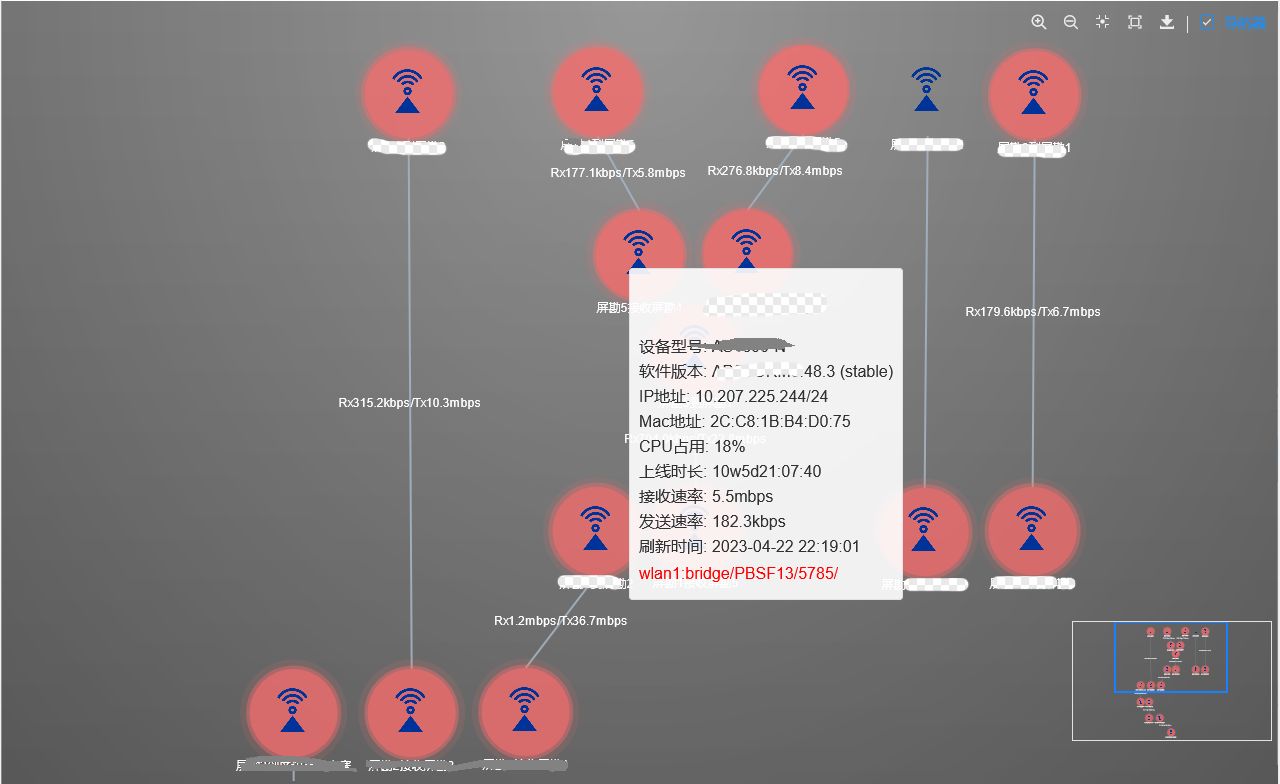

2. RouterOS拓扑图工具实时监控界面

3. RouterOS拓扑图工具编辑界面




4.

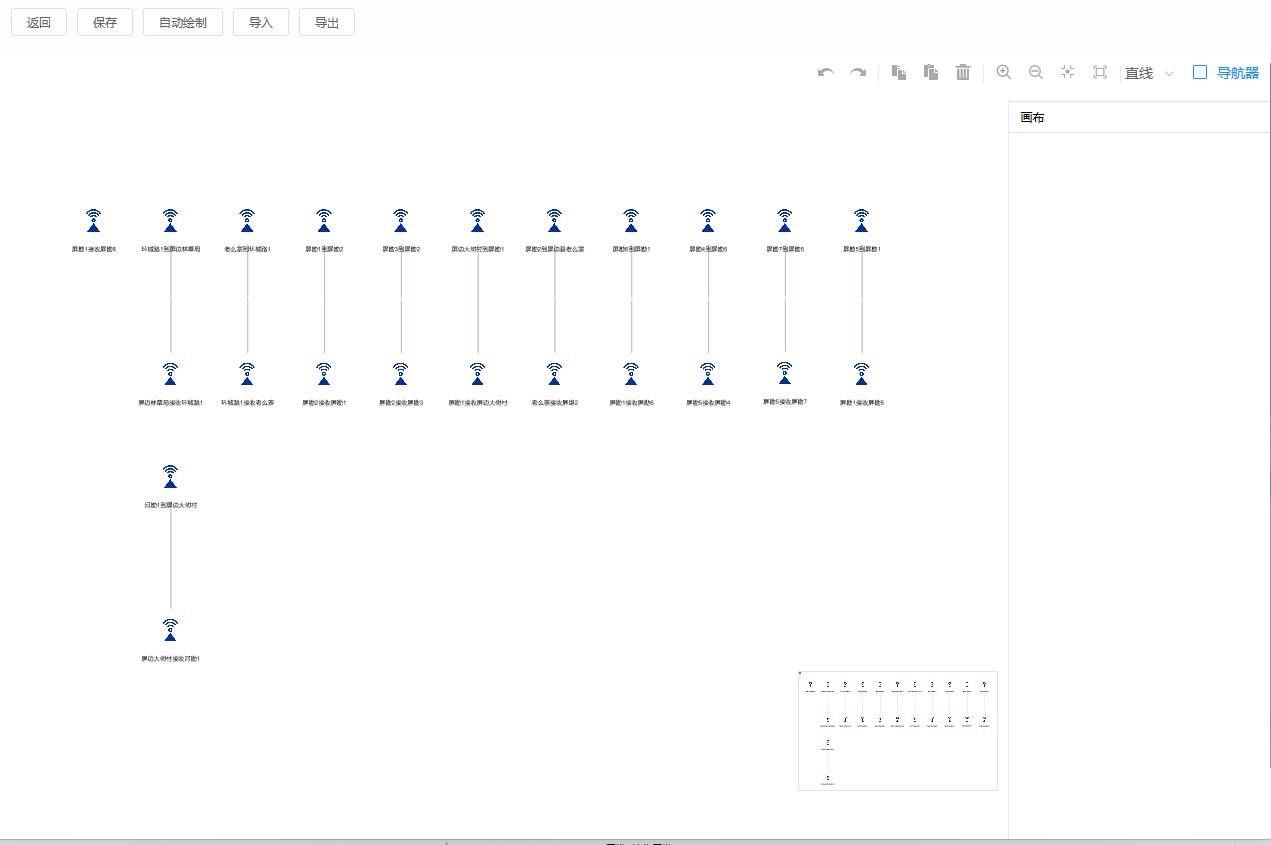

3. RouterOS拓扑图工具自动绘制状态(缩小)







4.

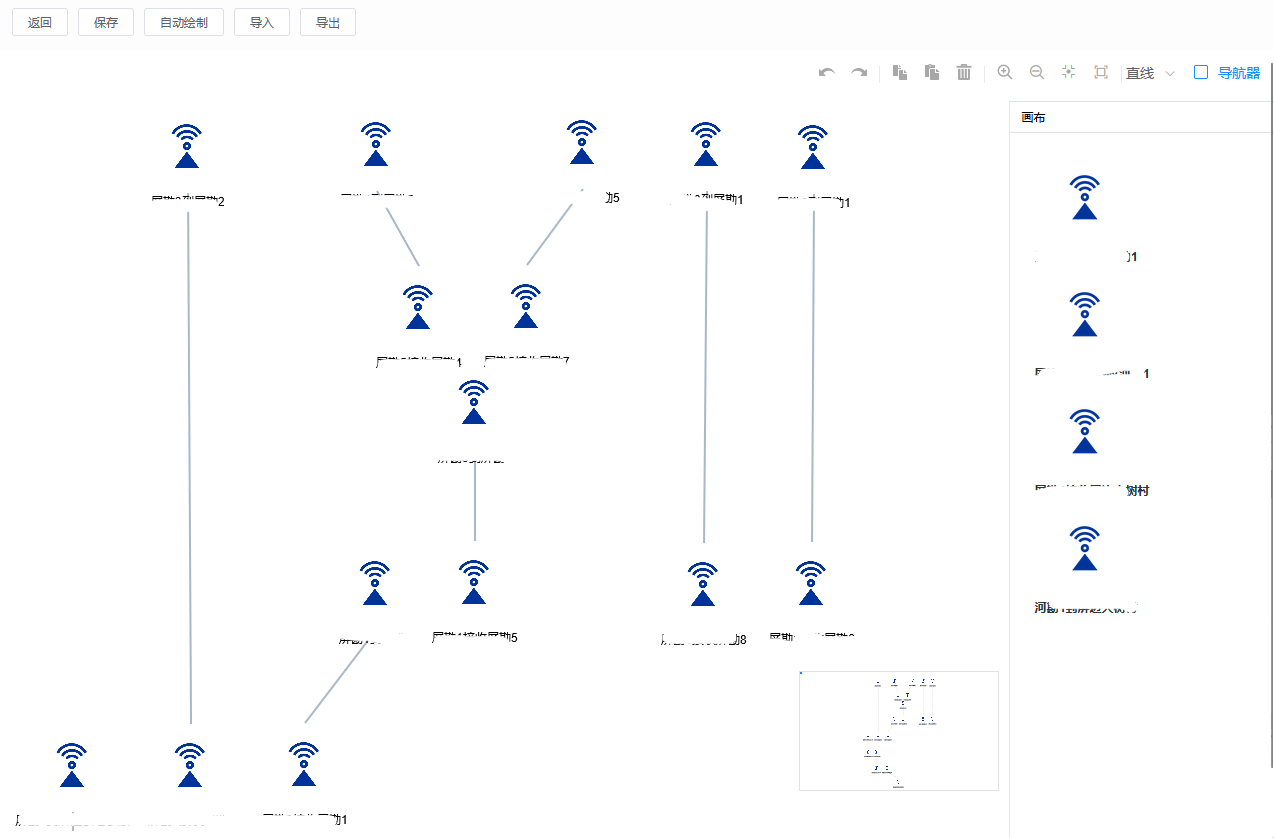

5. 画布状态







6.

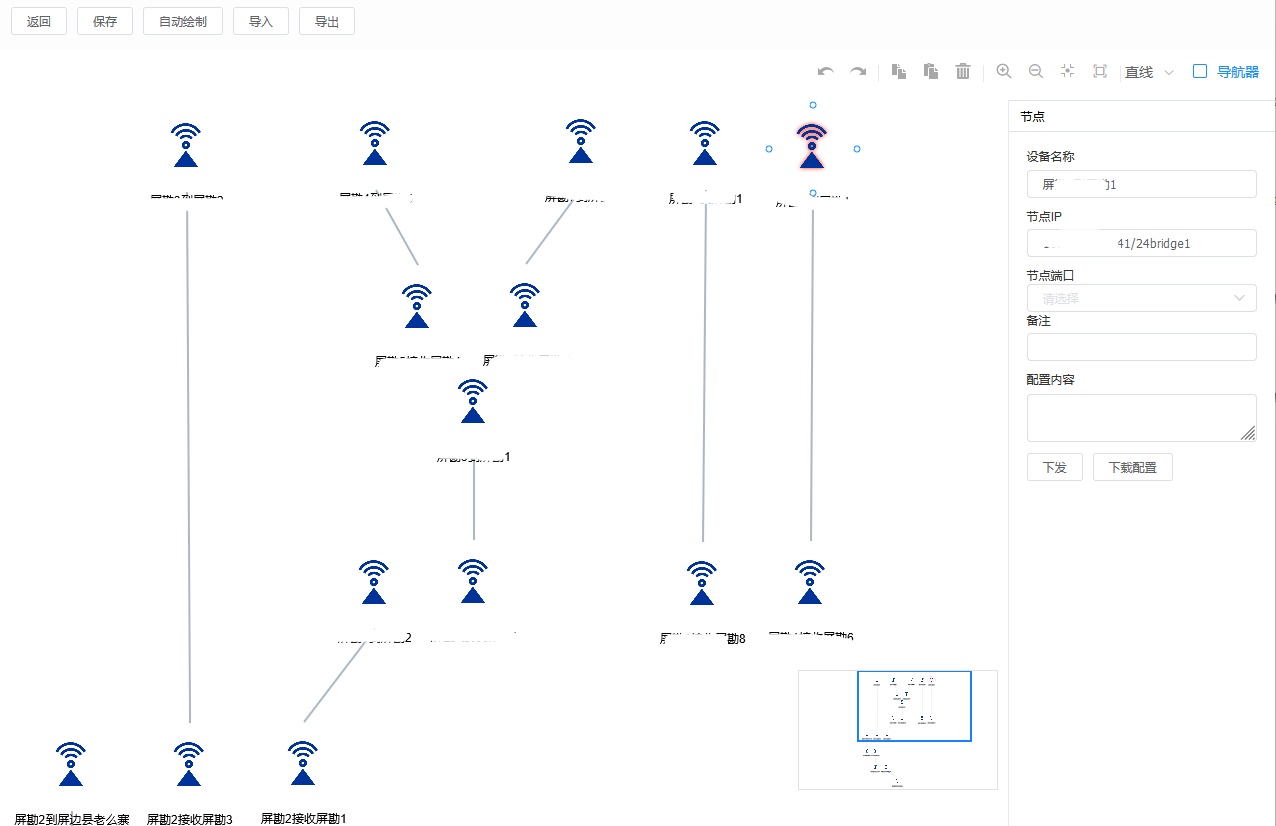

7. RouterOS拓扑图工具节点编辑状态
